一、變頻電源諧波產生原理說明：

1、諧波產生的根本原因是由于非線性負載所致。當電流流經負載時，與所加的電壓不呈線性關系，就形成非正弦電流，從而產生諧波。

2、諧波頻率是基波頻率的整倍數，根據法國數學家傅立葉(M.Fourier)分析原理證明，任何重復的波形都可以分解為含有基波頻率和一系列為基波倍數的諧波的正弦波分量。諧波是正弦波，每個諧波都具有不同的頻率、幅度與相角。諧波可以區分為偶次與奇次諧波。在平衡的三相系統中，由于對稱關系，偶次諧波已經被消除了，只有奇次諧波存在，奇次諧波引起的危害比偶次諧波更多更大。

3、我國工業企業也越來越多的使用產生諧波的電氣設備，例如晶閘管電路供電的直流提升機、交-交變頻裝置、軋鋼機直流傳動裝置、晶閘管串級調速的風機水泵和冶煉電弧爐等。這些設備取用的電流是非正弦形的，其諧波分量使系統正弦電壓產生畸變。諧波電流的量取決于諧波源設備本身的特性及其工作狀況，而與電網參數無關，故可視為恒流源。 各種晶閘管電路產生的諧波次數與其電路形式有關，稱為該電路的特征諧波。除特征諧波外，在三相電壓不平衡，觸發脈沖不對稱或非穩定工作狀態下，上述電路還會產生非特征諧波。進行諧波分析和計算最有意義的是特征諧波，如果5，7，11，13次等。如直流側電流波紋較大，則5次諧波幅值將增大，其余各次諧波幅值將減少。 當電網接有多個諧波源時，由于各諧波源的同次諧波電流分量的相位不同，其和將小于各分量的算術和。 變壓器激磁電流中含有3，5，7等各次諧波分量。由于變壓器的原副邊繞組中總有一組為角形接法，為3次諧波提供了通路，故3次諧波電流不流入電網。但當各相激磁電流不平衡時，可使3次諧波的殘余分量(最多可達20%)進入電網。

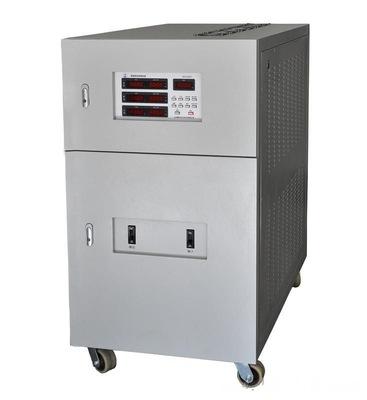

二、變頻電源維修步驟：

1、關掉變頻電源斷電超過1小時后（電源內部有蓄電功能，為了安全請務必超過1小時，非專業工程師不能擅自打開機箱內部），將主板上的排線全部拔下，按正常步驟開機（合上輸入空開→待輸入接觸器吸合完畢→按下“啟動/重置”按鈕）；看機器是否能正常啟動！如果能正常啟動，則正常，異常則故障。

2、關掉電源輸入空氣開關，將主板上的40P排線拔下，按正常步驟開機（合上輸入空開→待輸入接觸器吸合完畢→按下“啟動/重置”按鈕）；看機器是否能正常啟動！如異常需進一步檢測。

3、關掉變頻電源輸入空氣開關，將主板上的40P排線拔下剩下RJ-02B)，按正常步驟開機（合上輸入空開→待輸入接觸器吸合完畢→按下“啟動/重置”按鈕）；看機器是否能正常啟動！如異常需進一步檢測。

4、排查出這2路中哪一路不能正常工作（按下“啟動/重置”后電源又馬上報警）。

5、關掉輸入空開，目測該路是否有元器件明顯損壞。

三、變頻電源維護注意事項：

1、新購的變頻電源需要保證所接的火線，零線，地線符合電源要求，不得隨意改變相序的接法，必須可靠接地。

2、禁止快速頻繁的關閉和開啟電源，開啟電源操作：蜂鳴器響3-5秒，接觸器吸合后，需要按下【復位】按鈕。

3、關閉電源操作：關閉輸出開關后，再切斷輸入空開，如果電源需要當天再次測試，可以不切斷輸入開關。

4、建議使用一年后，電源斷電3小時后，清理電源的散熱風機，及其內部灰塵（電源內部有短暫的蓄電功能，必須斷電3小時以上），也可聯系廠家上門保養。

5、禁止電源超負荷運行，變頻電源的負荷不超過80%（純阻性負載），如果滿負荷運行，電源壽命會有影響。

6、對于長期不使用的電源，應當3-5個月開機一次。
