一、變頻電源預防電磁干擾的方法：

1、變頻電源的接地性能要好。馬達等強電控制系統的接地線要通過接地匯流排可靠接地，微機控制板的屏蔽地要單獨接地。對于一些干擾嚴重的場合，建議使用傳感器和接口屏蔽層與控制板的控制地相連接。

2、可以給變頻電源的給微機控制板輸入電源家裝加入EMI濾波器、共模電感和高頻磁環（環狀的導磁體）等，這可以有效抑制傳導的干擾。另外，在一些輻射干擾比較嚴重的場合，可以對微機控制板添加金屬網狀屏蔽罩進行屏蔽處理。

3、給變頻電源輸入端家裝EMI濾波器，這可以有效抑制它對電網的傳導干擾，再家裝輸入交流和直流電抗器，可以提供功率（指物體在單位時間內所做的功的多少）因數，減小諧波的污染，綜合效果比較好。但在某些電機與變頻電源之間的距離要超過100米。

4、變頻電源應對電磁干擾還可以對模擬傳感器進行檢測。（輸入和模擬控制信號進行電氣屏蔽和隔離。建議在控制系統的設計過程中，盡量不要采用模擬控制，特別是控制距離要大于一米）。

二、變頻電源配置外圍電路的方式：

1、由自制繼電器等控制元件組成的邏輯功能電路。

2、買現成的單元外置電路。

3、選用簡易可編程控制器。

4、使用變頻電源不同功能時，可選用功能卡。

5、選用中小型可編程序控制器。

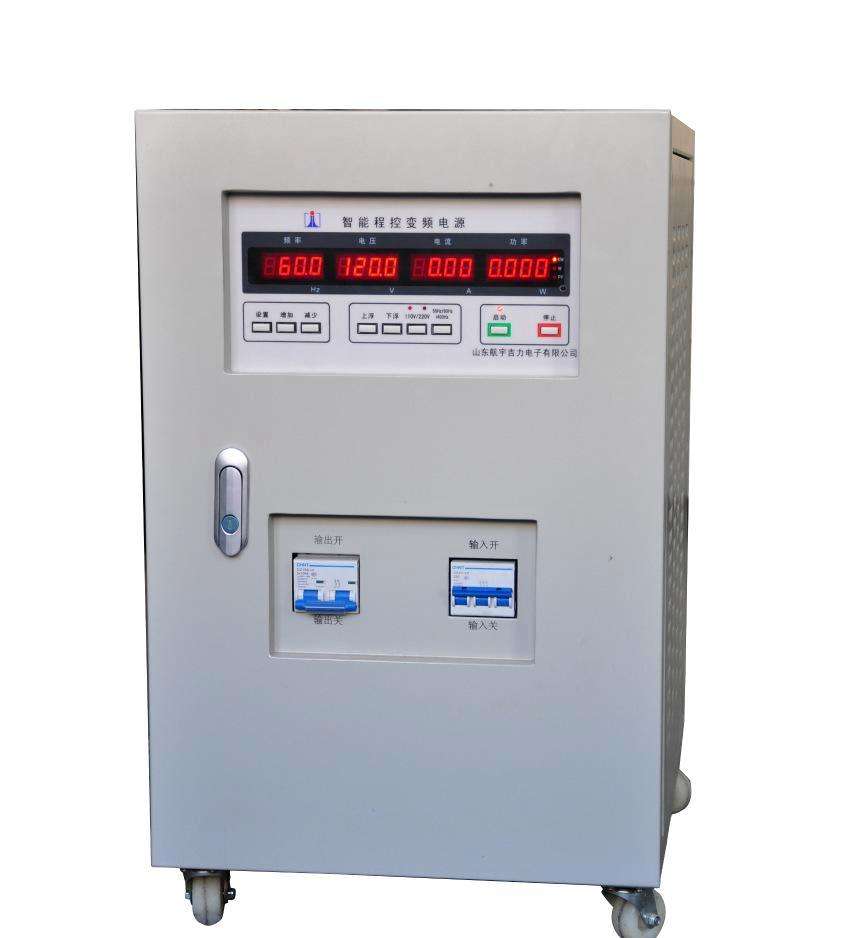

三、變頻電源特點:

1、變頻變壓電源采用正弦脈寬調制PWM設計、原裝進口三菱1GBT推動。反應快速,對100%除載/加載，穩壓反應時間在2ms以內。波形純正，頻率高穩定，不產生干擾磁波。變頻變壓電源不但是研發和實驗室，計量室的最佳電源，也是EM/EMC/安規測試的標準電源。

2、變頻變壓電源具有負載適應性強、效率高，穩定度佳，輸出波形品質好、操作簡使、體積小、重量輕的特點。針對世界各地不同電源種類，使用者不僅可以模擬世界各地電壓和頻率(40~70Hz)作測試應用:其中按國家軍標特制的中頻電源還可以支援400Hz,1000HZ頻率的國防軍事偵測、航空電子及航海、通訊等應用設備。

四、變頻電源輸出波形的三大調制方式：

1、SPWM調制方式:

因PWM及PAM調制的輸出波形均屬于方波，為使波形好，輸出為正弦波，故研制出正弦波脈寬調制方式（SPWM）采用高頻脈寬調制產生的高次諧波容易濾去，SPWM調制是合理的調制方式，也是變頻電源的常用調制方式。

2、WM調制方式:

該調制是對波形脈沖寬制進行調制。它是利用逆變器的開關特性，將直流電源進行斬波調制，根據需要達到U/t恒定的控制。于PAM調制相比，PWM調制電源效率高，但兩者輸出的平均電壓都是方波。

3、PAM調制方式:

PAM調制是對輸出波形的脈沖幅度進行調制，其應用比PWM少，同PWM調制相比，PAM調制驅動無雜音，噪聲小，但電源功率因數低且回路復雜。
